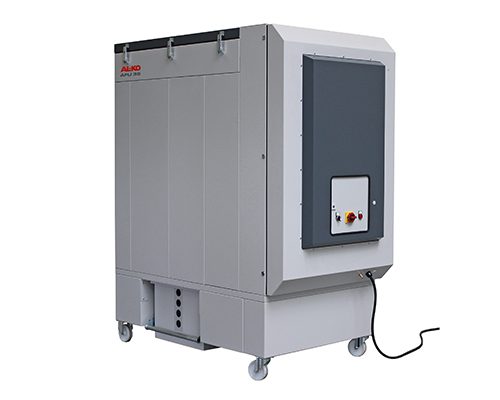

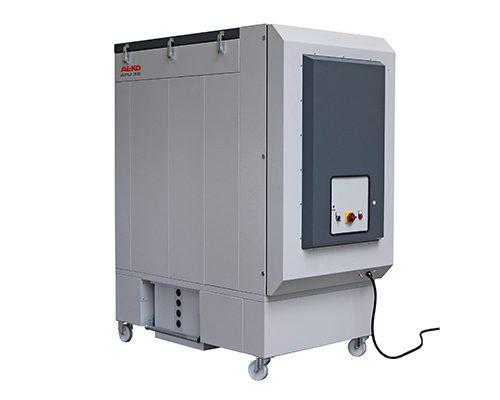

Schweißrauchfilter AL‑KO CLEAN UNIT F W3
Die leistungsstarken, mobilen Schweißrauchfilter AL-KO CLEAN UNIT F W3* sind die passenden Geräte zur Absaugung beim Schweißen von hochlegierten Stählen. Sie können beim manuellen und automatisierten Schweißen sowie an Schweißrobotern eingesetzt werden. Das W3-Prüfzeichen erlaubt die Rückführung der gereinigten Luft in den Arbeitsraum.
*) Zur Prüfung angemeldet
AL-KO Qualität
Lassen Sie sich persönlich beraten
Funktionsweise
Die an der Schweißstelle entstehenden Rauchgase werden unter anderem über Absaugarme und Hauben erfasst und durch eine Rohrleitung zum Ansaugstutzen der AL-KO CLEAN UNIT F W3 geführt. In einer großdimensionierten Vorabscheidekammer werden dort grobe Partikel abgeschieden. Die nachfolgend angeordneten Filterpatronen der Staubklasse „M“ filtern die verbleibenden Feinstäube aus. Während des Saugbetriebs befreit das differenzdruckgesteuerte Filterreinigungssystem die Filterpatronen von den anhaftenden Partikeln. Venturidüsen auf den Filterpatronen erhöhen die Abreinigungswirkung und sorgen für eine gleichbleibende Saugkraft und lange Lebensdauer der Filter. Eine Volumenstromüberwachung kontrolliert permanent die erforderliche Saugleistung und warnt bei Unterschreitung des Soll-Wertes. Die abgereinigten Stäube werden in einem leicht fahrbaren Behälter durch die darin eingelegten Sammelbeutel gesammelt und können staubarm entsorgt werden. Die gereinigte Luft wird an der Geräteoberseite in den Raum zurückgeführt.
Ihre Vorteile im Überblick
- W3-Prüfzeichen erlaubt Umluftbetrieb auch beim Schweißen hochlegierter Metalle
- Konstant hohe Saugleistung durch effizienten Ventilator und abreinigbare Filter mit langer Standzeit
- Extrem leise durch hochwirksame Schalldämmung
- Für einzelne Schweißplätze und zum Anschluss an Rohrleitungen
- IE3-Motoren für hohe Energieeffizienz
- Passendes Zubehör für verschiedene Schweißanwendungen
Anwendungen
- Für Schweißanwendungen mit hochlegierten Metallen
- Absaugung an einzelnen Schweißplätzen und an Rohrleitungssystemen mit mehreren Saugstellen
- Flexible Absaugung an wechselnden Schweißplätzen oder an fest installierten Absaugstellen
Optionen & Varianten
- Schalldämmhaube bei sehr hohen Schallanforderungen
- Patentiertes Staubschott für staubfreie Behälterentleerung
- Frequenzumrichter für leistungsgerechten Betrieb
- Funkenfalle zur Minimierung des Brandrisikos
- Umfangreiches Zubehör wie Absaugarme, Erfassungshauben, Rohre, Schläuche etc.
- IE4 Motoren oder höherwertig auf Anfrage
- HEPA Nachfilter Klasse H13 oder H14 für höchste Filterleistung
Technische Daten
AL-KO CLEAN UNIT F W3
| Gerätetyp | CLEAN UNIT F 42-2.2* | CLEAN UNIT F 50-3* | CLEAN UNIT F 84-7.7* | CLEAN UNIT F 100-7.5* |
|---|---|---|---|---|
| Ansaugstutzen ø in mm | 160 | 200 | 250 | 300 |
| max. Luftvolumenstrom in m³/h | 2.200 | 3.200 | 5.000 | 6.000 |
| max. Unterdruck in Pa. | 2.800 | 3.200 | 3.800 | 4.000 |
| Motornennleistung in kW | 2,2 | 3 | 7,5 | 7,5 |
| Filterfläche in m² | 42 | 50 | 84 | 100 |
| Schalldruckpegel in dB(A) | 70 | 72 | 72 | 72 |
| Maße L x B x H in mm | 1.660 x 1.106 x 2.075 | 1.650 x 1.106 x 2.075 | 1.910 x 1.106 x 2.075 | 1.915 x 1.106 x 2.075 |
Alle Angaben sind ca.-Werte bezogen auf die Basisausführung, technische Änderungen vorbehalten.
*) Zur Prüfung W3 angemeldet
