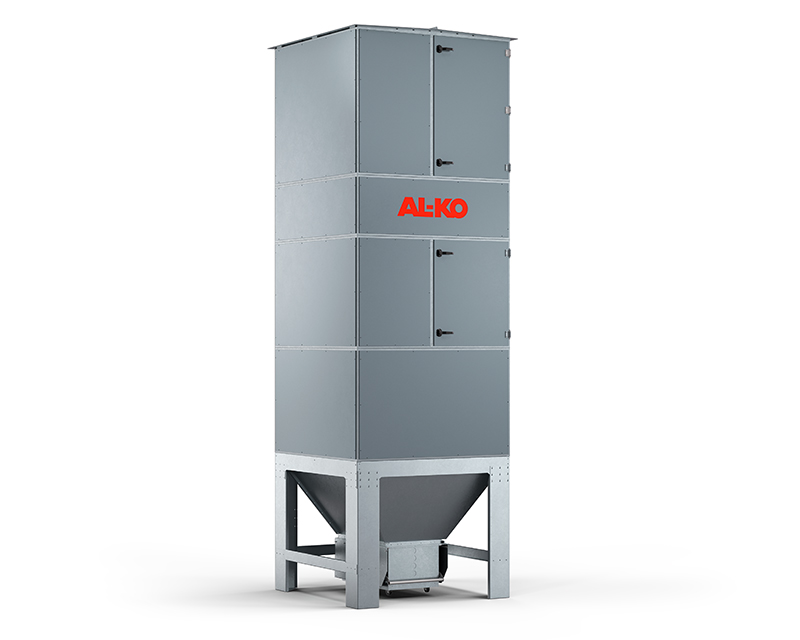

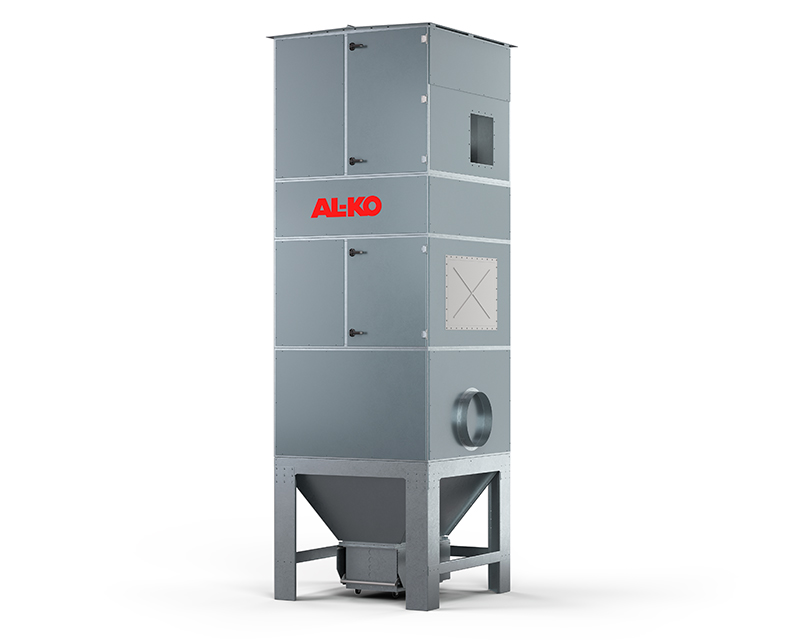

Patronenfilteranlagen AL-KO FLEX UNIT F
Zur Schweißrauchabsaugung: AL-KO FLEX UNIT F-Anlagen sind die ideale Lösung für die Absaugung von Rauchgasen, die beim Schweißen, Schneiden und thermischen Trennen entstehen. Ob bei manuellen Arbeiten oder automatisierten Prozessen – die vier Standardleistungsstufen bieten ausreichend Absaugleistung und sorgen für saubere Luft.
AL-KO Qualität
Lassen Sie sich persönlich beraten
Funktionsweise
Der Aufbau der Anlagen basiert auf dem bewährten AL-KO Standard mit gedämmten Gehäusepaneelen. Diese bilden die Anlagenhülle und gewährleisten einen leistungsstarken und leisen Saugbetrieb. AL-KO FLEX UNIT F-Anlagen sind zur Absaugung der bei Schweiß-, Schneid- und Trennprozessen entstehenden Rauchgase konzipiert. Großflächige Filterpatronen scheiden die Stäube wirkungsvoll ab und die gereinigte Abluft kann entweder in die Halle zurück oder ins Freie geleitet werden. Die Anlagen sind zur Innen- und Außenaufstellung geeignet.
Ihre Vorteile im Überblick
- Hohe Absaugleistung und bestmögliche Filtration
- Standardausführungen individuell anpassbar
- Kurze Lieferzeiten
- Extrem leise durch hochwirksame Schalldämmung
- IE3-Motoren für hohe Energieeffizienz
Anwendungen
- Absaugung von Rauchgasen beim Schweißen, Schneiden und Trennen von Metall
- Zum Anschluss an Handschweißarbeitsplätze, Schweißroboter und -anlagen, Schweißkabinen sowie Hauben
- Als Hallenlüftungsanlage zur Unterstützung von Direktabsaugungen
Optionen & Varianten
- Absaugarme, Erfassungshauben, Rohrleitungen und weiteres Zubehör
- Vorabscheider und Löschanlagen
- Verschiedene Filtermaterialien
- Messsensoren zur Überwachung der Luftreinheit
- Frequenzumrichter für leistungsgerechten Betrieb
- Kombination mit AL-KO Wärmerückgewinnungsanlagen bei Abluftführung zur Minimierung der Heizkosten
- IE4 Motoren oder höherwertig auf Anfrage
- Funkenabscheider, Löschanlagen und weitere Sicherheitskomponenten
- HEPA Nachfilter Klasse H13 oder H14 für höchste Filterleistung
Technische Daten
AL-KO FLEX UNIT F
| Gerätetyp | FLEX UNIT F 105-7.5 | FLEX UNIT F 225-15 | FLEX UNIT F 315-18.5 | FLEX UNIT F 436-22 |
|---|---|---|---|---|
| Ansaugstutzen ø in mm | 280 | 400 | 450 | 560 |
| max. Luftvolumenstrom in m³/h | 5.750 | 10.400 | 16.200 | 24.200 |
| max. Unterdruck in Pa. | 3.500 | 3.500 | 3.500 | 3.000 |
| Motornennleistung in kW | 7,5 | 15 | 18,5 | 22 |
| Filterfläche in m² | 105 | 225 | 315 | 436,5 |
| Maße L x B x H in mm | 1.612 x 1.300 x 3.899 | 2.447 x 2.441 x 4.435 | 2.447 x 2.447 x 4.894 | 2.447 x 2.600 x 5.353 |
Alle Angaben sind ca.-Werte bezogen auf die Basisausführung, technische Änderungen vorbehalten.
Weitere Größen und Ausführungsvarianten auf Anfrage.
