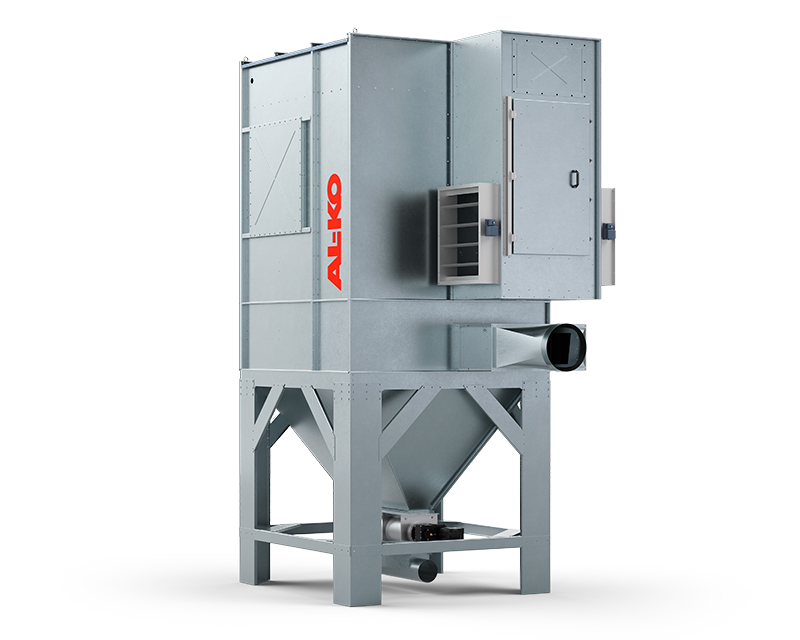

Kompaktfilteranlagen AL‑KO ECO JET
Mit Luftvolumenströmen von bis zu 22.000 m³/h bieten die stationären Kompaktfilteranlagen der Baureihe ECO JET ein breites Einsatzspektrum. Sie sind die ideale Absauglösung für Maschinen in vielfältigen Fertigungsbereichen und Branchen, auch für größere Bearbeitungsmaschinen. BAFA-förderfähig nach Modul 4.
AL-KO Qualität
Lassen Sie sich persönlich beraten
Funktionsweise
Anlagen der Serie ECO JET sind mit reinluftseitig angeordneten Ventilatoren ausgerüstet, welche die staub- und spänehaltige Luft zur Filtereinheit saugen. Bei den leistungsstärksten Geräten der Ausführung DUO werden zwei Ventilatoren parallel geschaltet. Ein Flanschbord am Eintritt der Filtereinheit ermöglicht den Anschluss individueller Rohrleitungsdurchmesser. Durch die strömungstechnisch optimierte Luftführung in der Abscheidekammer werden grobe Teile direkt abschieden, ohne auf die Filterschläuche zu gelangen. Der von den Filtern abgeschiedene Reststaub wird vom Filterreinigungssystem AL-KO OPTI JET® automatisch abgereinigt, das abgeschiedene Material wird in fahrbare Sammelbehälter unter dem Filter ausgetragen.
Ihre Vorteile
- Breites Programm an Standard-Absauganlagen mit vielen kundenspezifischen Anpassungsmöglichkeiten und Optionen
- Konstant hohe Saugleistung durch integrierten Vorabscheider und AL-KO OPTI JET Filterreinigungssystem
- Heizkosteneinsparung, da in vielen Fällen 100 % Umluftbetrieb möglich
- Geringer Platzbedarf durch kompakte Bauform
- Geeignet für Innen- und Außenaufstellung
- In ATEX-konformer Ausführung lieferbar
- Umfangreiches Zubehör und zahlreiche Optionen für individuelle Gerätekonfiguration
- BAFA-förderfähig nach Modul 4
Anwendungen
- Absaugung an Fertigungsmaschinen, Bearbeitungszentren, Rohrleitungssystemen mit mehreren Saugstellen
- Direktabsaugung im Dauerbetrieb
- In Branchen wie z. B. Holzbe- und -verarbeitung, Schreinereien, Tischlereien, Möbelwerke, Kunststoffherstellung und -verarbeitung, Papierherstellung, Orthopädieindustrie sowie viele andere mehr
Optionen & Varianten
- Verschiedene Austragsvarianten wie Zellenradschleuse, Brikettierpresse, Rundaustrag, Schub- oder Kettenboden
- Patentierter Füllstandswächter AL-KO LEVEL CONTROL 21
- Verschiedene Filtermaterialien passend zum Anwendungsfall
- Brand- und Explosionsschutzvorrichtungen
- diverse Steuerungsoptionen, auch mit Frequenzumrichter zur bedarfsgerechten Anpassung der Ventilatorleistung
- Kombination mit AL-KO Wärmerückgewinnungsanlagen bei Abluftführung zur Minimierung der Heizkosten
- Umfangreiches Zubehör wie Rohre, Schläuche, Erfassungshauben etc.
Anlagen von AL-KO sind in kürzester Zeit betriebsbereit, denn sie bestehen aus vorgefertigten Elementen. Sehen Sie im Video, wie schnell der Aufbau abläuft!
Technische Daten
AL-KO ECO JET
| Gerätetyp | ECO JET Typ 2 | ECO JET Typ 3 | ECO JET Typ 4 | ECO JET Typ 5 | ECO JET Typ 6 | ECO JET Typ DUO 6 | ECO JET TYP DUO 8 | ECO JET Typ DUO 10 |
|---|---|---|---|---|---|---|---|---|
| max. Luftvolumenstrom m3/h | 2.300 | 2.500 - 4.200 | 6.045 - 10.000 | 6.045 - 10.000 | 7.770 - 10.000 | 5.700 - 13.000 | 8.000 - 17.000 | 8.000 - 22.000 |
| max. Unterdruck Pa. | 2.800 | 4.400 - 5.500 | 5.200 - 6.000 | 5.200 - 6.000 | 4.900 - 5.500 | 4.900 - 5.700 | 5.500 - 5.700 | 4.900 - 5.500 |
| Motornennleistung kW | 3 | 5,5 - 11 | 7,5 - 15 | 7,5 - 15 | 11 - 18,5 | 15 - 18,5 | 2x11 - 2x15 | 2x11 - 2x18,5 |
| Filterfläche m2 | 17,3 | 23 - 38,8 | 28,8 - 58,2 | 40,3 - 77,6 | 51,8 - 97 | 57,6 - 97 | 69,2 - 116,4 | 92 - 155,2 |
| Maße (LxBxH) mm | 2.225 x 1.122 x 2.959 | 2.440 x 1.122 x 4.816 | 3.188 x 1.122 x 5.269 | 3.950 x 1.122 x 5.562 | 4.563 x 1.122 x 4.057 | 2.530 x 2.12 x 5.245 | 3.188 x 2.121 x 5.460 | 3.919 x 2.121 x 5.572 |
Alle Angaben sind Ca.–Werte bezogen auf die Basisausführung, technische Änderungen vorbehalten
