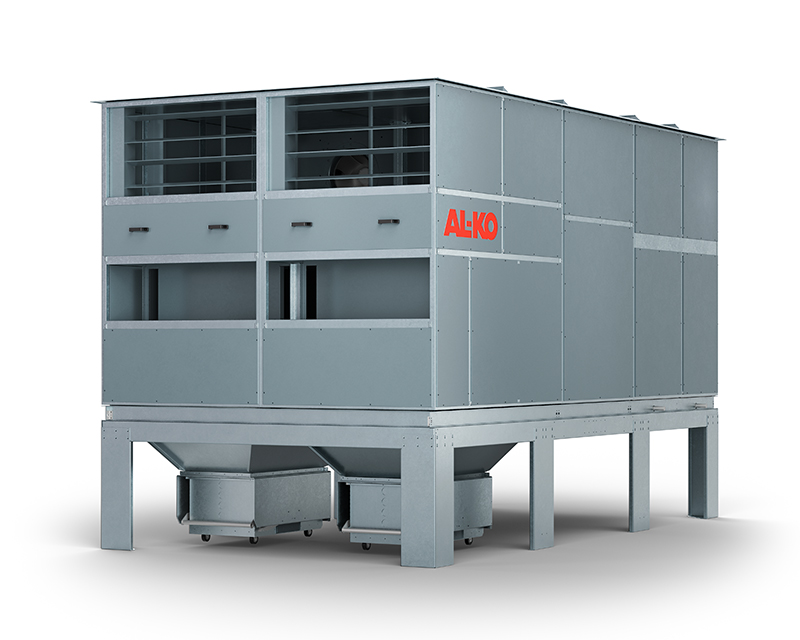

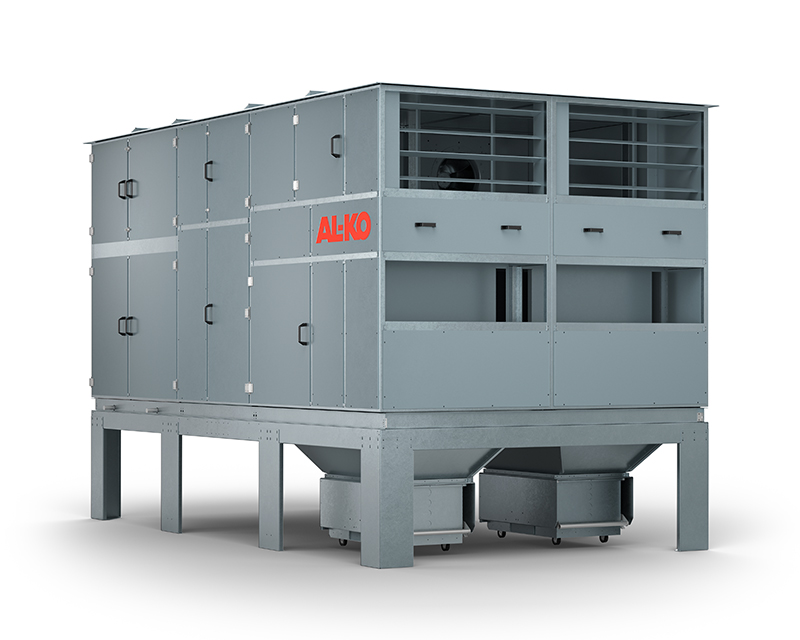

Zentrale Filteranlage AL-KO FLEX UNIT ECO
Die Anlagen der FLEX UNIT ECO-Baureihe kombinieren in einzigartiger Weise und in einer kompakten Bauform Absaugtechnik und Wärmerückgewinnung. Die Anlagen sind in zwei Standard-Ausführungen lieferbar: zur Absaugung von Stäuben und von Schweißrauch.
AL-KO Qualität
Lassen Sie sich persönlich beraten
Funktionsweise
AL-KO FLEX UNIT ECO-Anlagen kombinieren Absaug- und Filtertechnik als erste Anlagenstufe mit der darauffolgenden Lüftungstechnik in einer kompakten Einheit. Lieferbar sind sie in Ausführungen für Stäube (FLEX UNIT D ECO) und Schweißrauche (FLEX UNIT F ECO). Mit bewährter AL-KO Filtertechnik werden die abgesaugten Stäube oder Schweißrauche über effiziente Filterpatronen abgeschieden. Die gereinigte Luft wird dann über einen nachgeschalteten Wärmetauscher geleitet und ins Freie geführt. Dabei übernimmt die von einem Zuluftventilator angesaugte Frischluft über den Wärmetauscher ca. 73 Prozent der Wärme aus der Abluft und führt sie in den Arbeitsraum zurück.
Ihre Vorteile im Überblick
- Absauganlage und Wärmerückgewinnung in einer kompakten Einheit
- Optimale Kombination von Absaug- und Lüftungstechnik
- Maximale Energieeffizienz
- Plug-and-play-Anlagentechnik, komplett mit Steuerung
- Vier leistungsstarke Standardausführungen
- Kundenspezifische Lösungen
- Förderfähig durch staatliche Förderprogramme
- Beste Luftqualität bei maximaler Energieeffizienz
- IE3 Motoren in Verbindung mit Frequenzumrichtern für niedrigen Stromverbrauch
Anwendungen
- Für gesundheitsgefährdende Stäube und Rauchgase, bei denen Richtlinien die Abluftführung und Frischluftzufuhr vorschreiben, etwa bei der Verarbeitung und beim Schweißen von Edelstahl
- Absaugung beim Schleifen, Schweißen, Polieren und weiteren Arbeitsgängen
- Direktabsaugung an Maschinen, Schweißplätzen, Arbeitskabinen und Einhausungen
Optionen & Varianten
- Auf Wunsch mit zusätzlichem Heiz- oder Kühlmodul
- Verschiedene Filtermedien
- Erforderliche Rohrleitungssystem, Erfassungen, Absaugarme und vieles mehr
- Wartungs- und Serviceverträge
- IE4 Motoren oder höherwertig auf Anfrage
- HEPA Nachfilter Klasse H13 oder H14 für höchste Filterleistung
Technische Daten
AL-KO FLEX UNIT D ECO
| Gerätetyp | FLEX UNIT
D 78-7.5 ECO |
FLEX UNIT
D 117-11 ECO |
FLEX UNIT
D 156-15 ECO |
FLEX UNIT
D 234-22 ECO |
|---|---|---|---|---|
| max. Luftvolumenstrom in m³/h | 5.200 | 9.000 | 10.400 | 18.000 |
| max. Unterdruck in Pa. | 2.800 | 2.800 | 2.800 | 2.800 |
| Motornennleistung in kW Absaugeinheit | 7,5 | 11 | 2 x 7,5 | 2 x 11 |
| Motornennleistung in kW Zuluft WRG | 4,5 | 4,5 | 2 x 4,5 | 2 x 4,5 |
| Filterfläche in m² | 78 | 117 | 156 | 234 |
| Schalldruckpegel dB(A) | 65 | 67 | 65 | 66 |
| Maße L x B x H in mm | 4.088 x 1.414 x 3.103 | 4.850 x 1.414 x 3.103 | 4.088 x 2.714 x 3.103 | 4.850 x 2.714 x 3.103 |
AL-KO FLEX UNIT F ECO
| Gerätetyp | FLEX UNIT F 126-7.5 ECO |
FLEX UNIT F 189-11 ECO |
FLEX UNIT F 252-15 ECO |
FLEX UNIT F 378-22 ECO |
|---|---|---|---|---|
| max. Luftvolumenstrom in m³/h | 5.200 | 9.000 | 10.400 | 18.000 |
| max. Unterdruck in Pa. | 2.800 | 2.800 | 2.800 | 2.800 |
| Motornennleistung in kW Absaugeinheit | 7,5 | 11 | 2 x 7,5 | 2 x 11 |
| Motornennleistung in kW Zuluft WRG | 4,5 | 4,5 | 2 x 4,5 | 2 x 4,5 |
| Filterfläche in m² | 126 | 189 | 252 | 378 |
| Schalldruckpegel dB(A) | 65 | 67 | 65 | 66 |
| Maße L x B x H in mm | 4.088 x 1.414 x 3.103 | 4.850 x 1.414 x 3.103 | 4.088 x 2.714 x 3.103 | 4,850 x 2.714 x 3.103 |
Alle Angaben sind ca.-Werte bezogen auf die Basisausführung, technische Änderungen vorbehalten.
